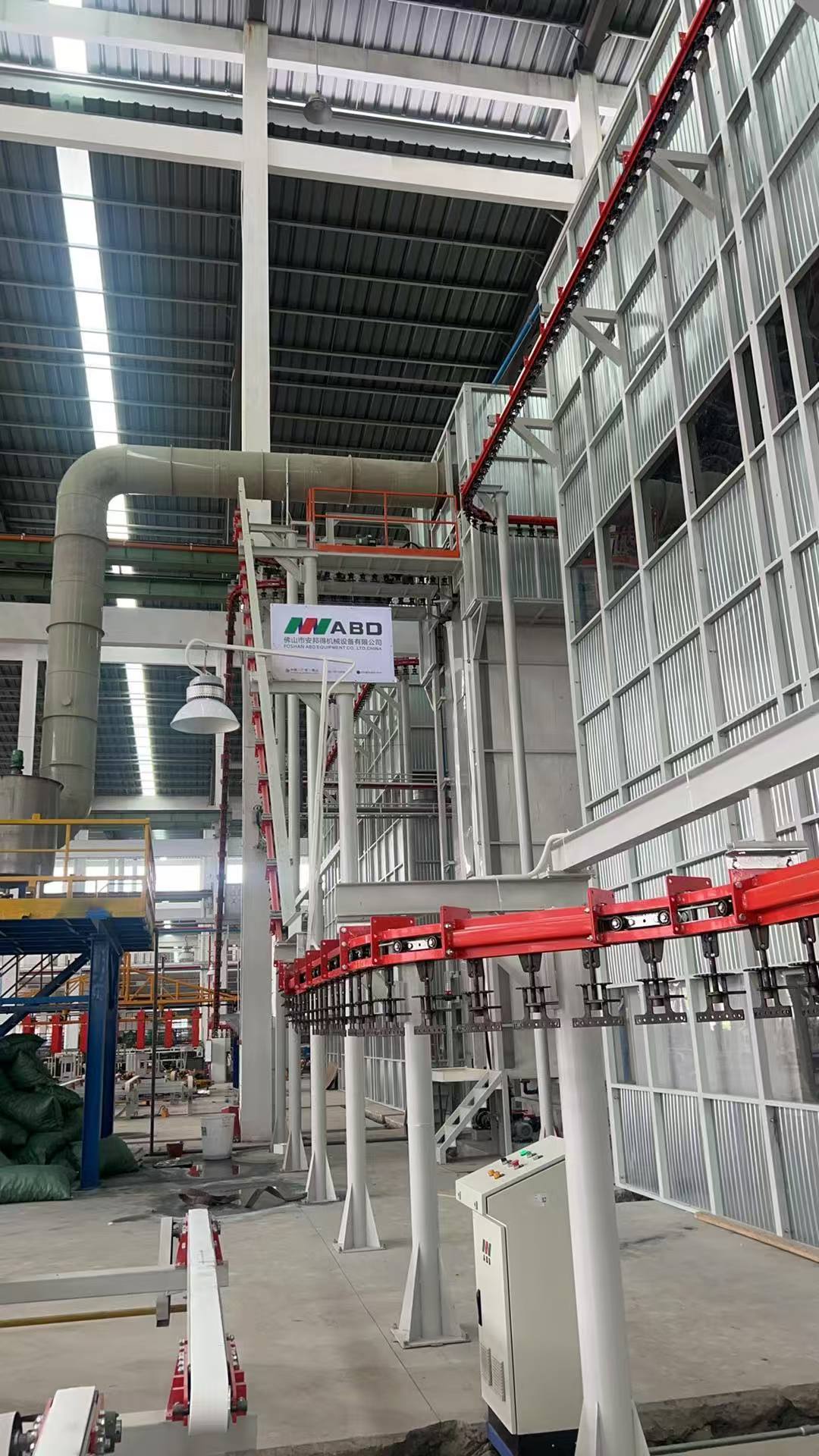

高性能暖房システム アルミプロファイルの垂直粉末塗装ライン

最高の表面処理装置を備えた垂直粉体塗装ライン

この提案は、アルミニウムプロファイル垂直粉体塗装ライン—シングルブース向けに設計されています

1、設計データ

1）塗装材料：アルミニウムプロファイル

2）技術説明：積載、前処理、乾燥、粉体塗装、硬化、荷降ろし。

3）塗装プロファイル仕様：

4）プロファイルの最大サイズ：100mm×200mm×L7000mm

5）プロファイルの最大重量：30KG

6）標準重量：3.5kg

7）プロファイルの標準表面積：400m²／T

2、エネルギー供給

1）電源

      a）単相電圧：220V+10%

      b）三相電圧：380V+10%

      c）周波数：50Hz

      d）機器ラインとゼロライン

2）天然ガス

3、圧縮空気

1）圧力：7.0bar

2）最大蒸気流量：1.3g/nm^{1）コンベアチェーン速度：1.2m/分}

3）最大油分：0.01ppm

4）圧縮空気の最大流量：8m^{1）コンベアチェーン速度：1.2m/分}/分

4、工業用水必要量

1）圧力：3+0.2bar

2）流量：5m^{1）コンベアチェーン速度：1.2m/分}/h

5、粉体

1）粉体の特性：LEL≧40g/Nm通常の粉体塗装プロセス：荷降ろし-すすぎ-脱脂前処理-脱脂-すすぎ-すすぎ-純水-不動態化-すすぎ-純水-乾燥-粉体塗装-硬化-荷降ろし。6、生産能力^{1）コンベアチェーン速度：1.2m/分}

2）1時間あたりの総塗装枚数：1200mm/分÷150mm/枚×60分=480枚/時

3）1時間あたりの総重量：480枚×3.5kg/枚 =1.68トン/時

4）日産能力：1.68トン×16時間/日 = 26.8トン/日

5）月産能力：26.8トン/日×25日/月= 670トン/月

特徴

：アルミニウムプロファイル表面処理装置用自動垂直粉体塗装ライン。ガスとエネルギーの節約、スペースの節約。高品質、高生産性、滑らかで耐久性のあるコーティング。

主要コンポーネント：

粉体塗装ハンギングコンベアシステム、積載・荷降ろしシステム、前処理、乾燥炉、粉体塗装チャンバーおよびリサイクルシステム、硬化炉、電気制御システム、粉体塗装ガン、粉体供給センター、エアコンプレッサー、DI水処理装置システムなど。通常の粉体塗装プロセス：荷降ろし-すすぎ-脱脂前処理-脱脂-すすぎ-すすぎ-純水-不動態化-すすぎ-純水-乾燥-粉体塗装-硬化-荷降ろし。垂直粉体塗装の操作手順は次のとおりです。

1、プロファイルの粉体塗装では、前処理が非常に重要です。押出プロファイルの表面には、特定の油汚れや異物を含む天然酸化膜の層が形成されており、塗装前に化学処理で洗浄する必要があります。

2、前処理プロセス：スキム---[1.5-5分]---洗浄[0.5-1分]---洗浄[0.5-1分]---酸性表面調整[1.5-5分]---洗浄[0.5-1分]---洗浄[0.5-1分]---シャープニング[0.5-2分]---洗浄[0.5-1分]--純水洗浄[1-2分]。

3、脱脂の目的：脱脂処理の目的は、プロファイル表面の油汚れを除去し、クロムメッキ槽にプロファイルが入る際の表面の清浄度を確保することです。

4、脱脂槽のプロセスパラメータ：生産中、2時間ごとに遊離酸槽液の濃度を分析し、分析結果に基づいて槽液を調整し、槽液を変更せずに槽液表面を時々清掃します。

5、酸性表面調整の目的：酸性表面処理の主な目的は、プロファイルから油をさらに除去し、プロファイルの表面に新鮮なマトリックスを露出させ、スムーズなクロムメッキ反応を促進することです。2時間ごとに浴液の濃度を分析し、結果に基づいて調整します。通常、浴液を交換する必要はなく、長期間使用できます。

6、クロムメッキ槽の目的：アルミスプレークロムメッキ槽にとって非常に重要です。クロムメッキされたプロファイルの表面には、明るい黄色の化学変換コーティングが形成されます。スプレーされたプロファイルの耐候性。2時間ごとに浴液の異常を分析し、結果に基づいて調整します。一般的に、浴液は2,000トンの生産ごとに交換され、浴液は随時補充されます。

7、クロムメッキされたプロファイルは乾燥炉に入り、表面を乾燥させます。乾燥温度は80〜90度の間で、95度を超えないようにしてください。そうしないと、コーティングとプロファイルの間の接着品質に影響します。

8、乾燥したプロファイルは、チェーン速度1〜2.5mで塗装ブースに入ります（チェーン速度は顧客のニーズに応じて調整可能です）。

9、洗浄およびろ過された空気圧[7-8 kg]を通して、静電粉体塗装ガンでワークピースに粉体が均一にスプレーされます。45-90kwの静電電圧と対応する粉体供給システムおよびパラメータにより、コーティングが設定されたプロセス要件に達することを保証し、塗装プロセスが完了します。

10、塗装後、硬化炉に入り、レベリング硬化を行います。硬化温度は[195-215度]の間で、硬化時間は[15-25分]の間である必要があります。

11、硬化して解放されたプロファイルは全体として加熱されます。素手で表面に触れないでください。冷却後、棚から取り外すことができます。棚から取り外した後、塗装された製品を検査します。表面は滑らかで、コーティングは均一である必要があります。傷、オレンジピールなどの現象があり、専門的な品質検査に合格した後、梱包できます。
